LoRa Mesh auf dem Dach
Die Halle1 beschäftigt sich schon seit Gründung 2018 mit LoRa(WAN) und Funklösungen allgemein. Das LoRaWAN TTN Gateway läuft seither problemlos rund um die Uhr. Viele Sensoren haben wir schon so an unseren MQTT Server angebunden 😄
Nun verbreiten sich seit ein paar Jahren immer mehr Meshnetzwerke auf LoRa Basis. Das erste und bekannteste System ist dabei wohl Meshtastic. Deutlich jünger aber ebenso erfolgreich baut sich MeshCore aus. Beide Systeme haben ihre Relevanz, denn Meshtastic (MT) eignet sich vor allem für AddHoc Netzwerke, wohingegen MeshCore das Routing über weitere Strecken optimierte..

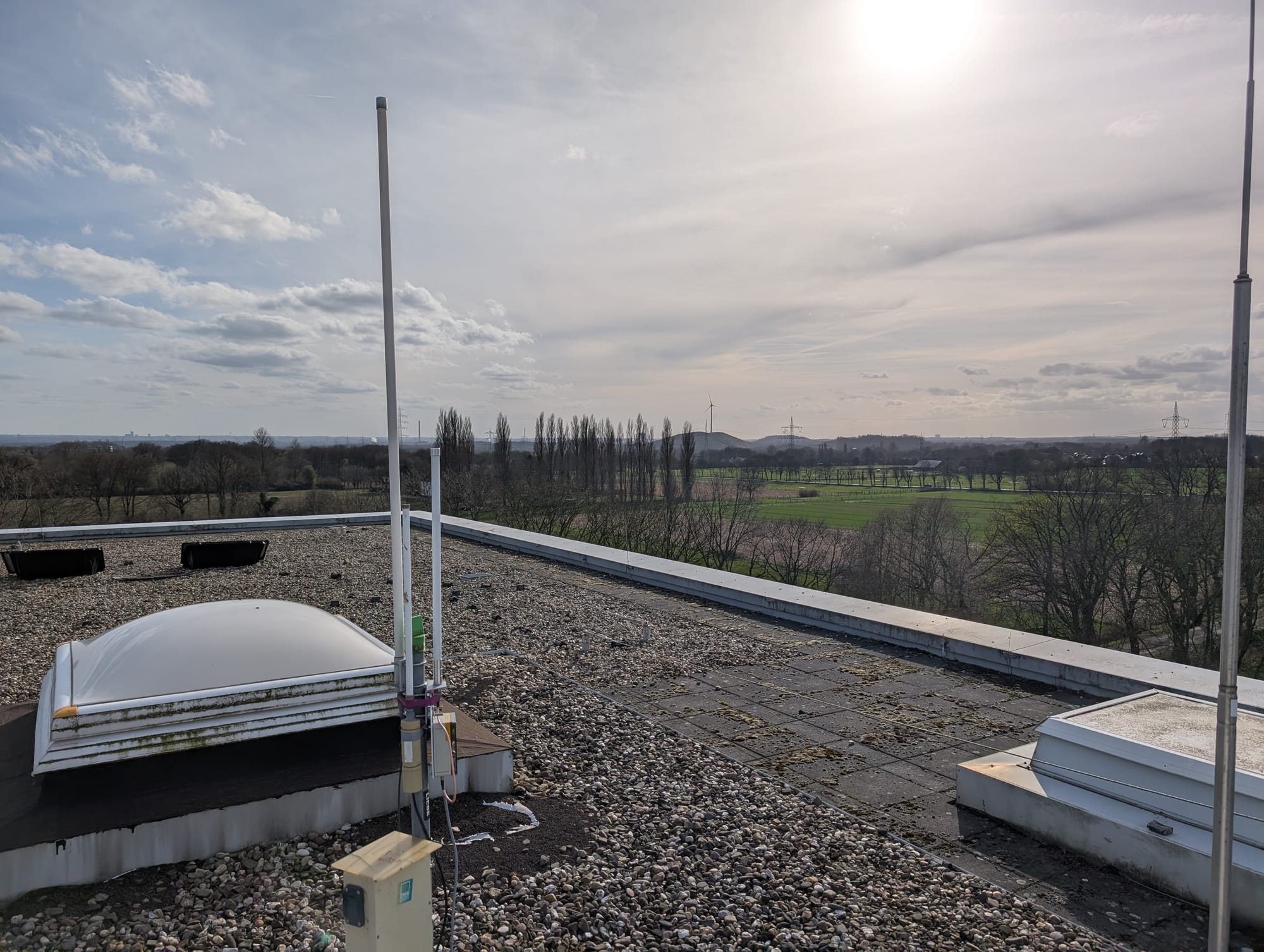

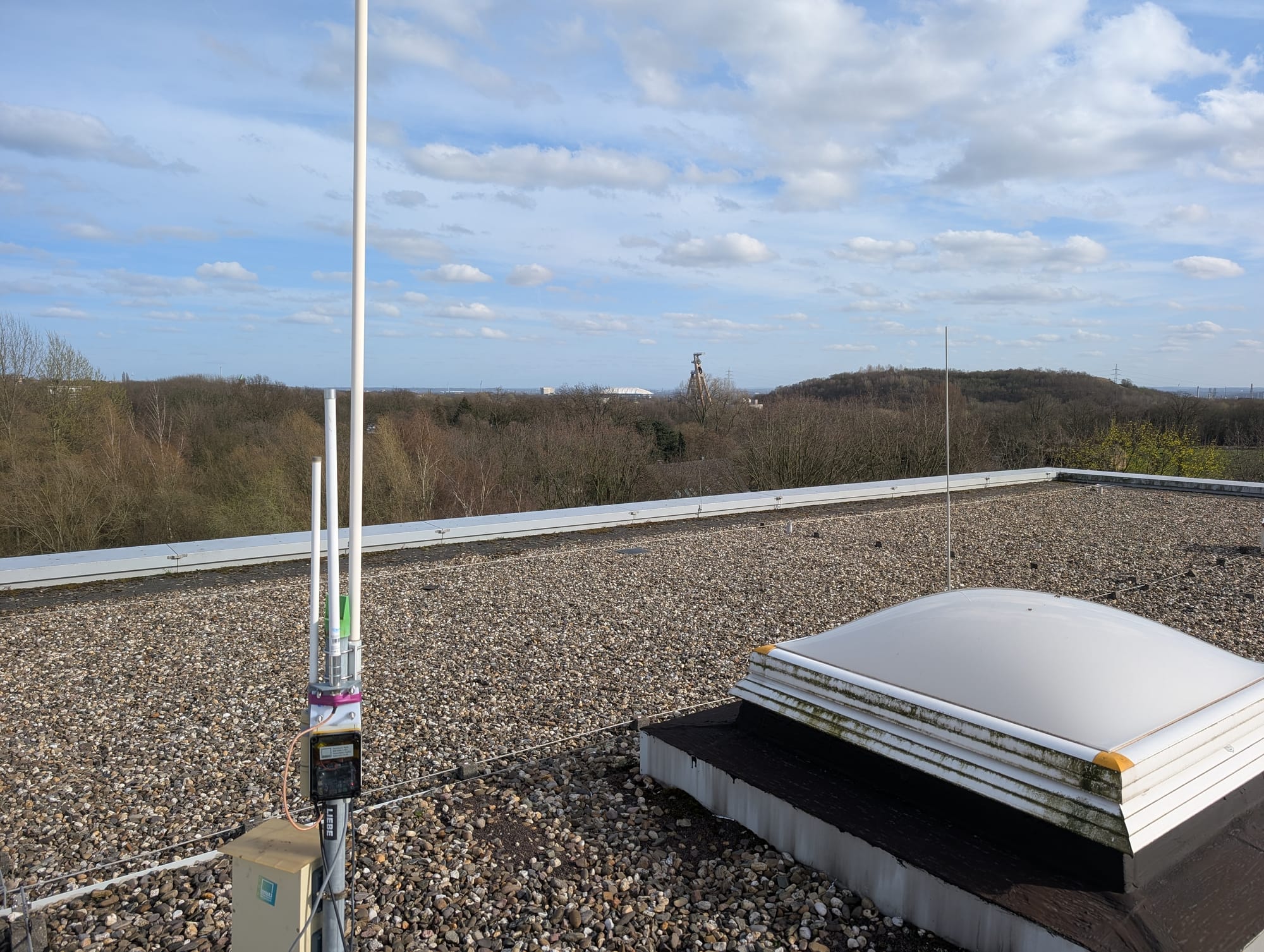

Auf unserem Dach haben wir nun mehrere Knoten verbaut:
- Meshtastic LongFast
- XIAO ESP32S3 & Wio-SX1262 Kit
- Default Settings und Key
- +1 dBi Antenne (günstige 0815 Whip)
- Meshtastic ShortSlow
- XIAO ESP32S3 & Wio-SX1262 Kit
- Default Kanal, aber ShortSlow als Preset für größere Netzwerke

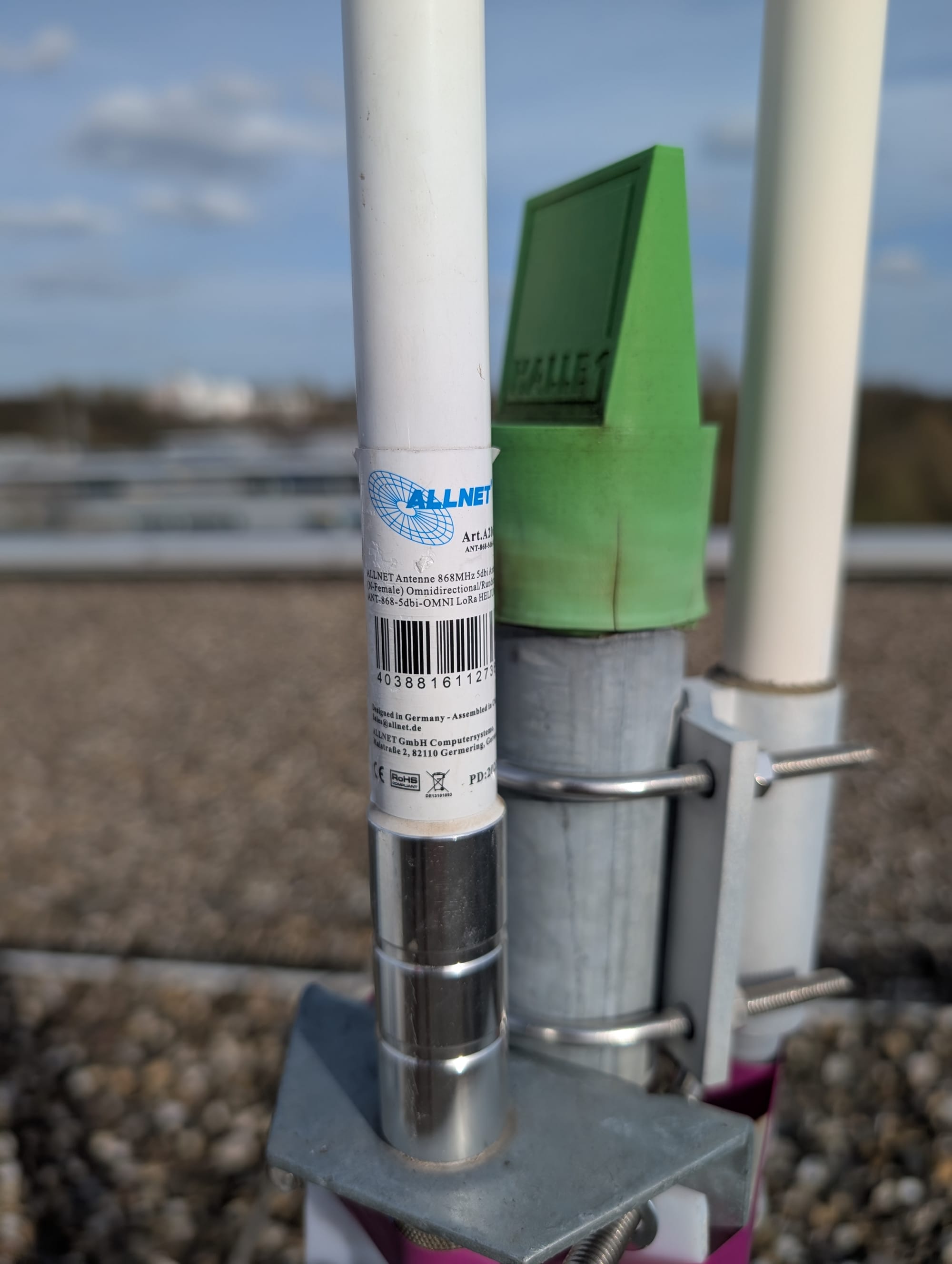

- +5 dBi Antenne (AllNet ANT-868-5dBi)
- MeshCore EU Narrow
- RAK4631
- +4.15 dBi Antenne
- Lorix One mit TTN
- +4.15 dBi Antenne

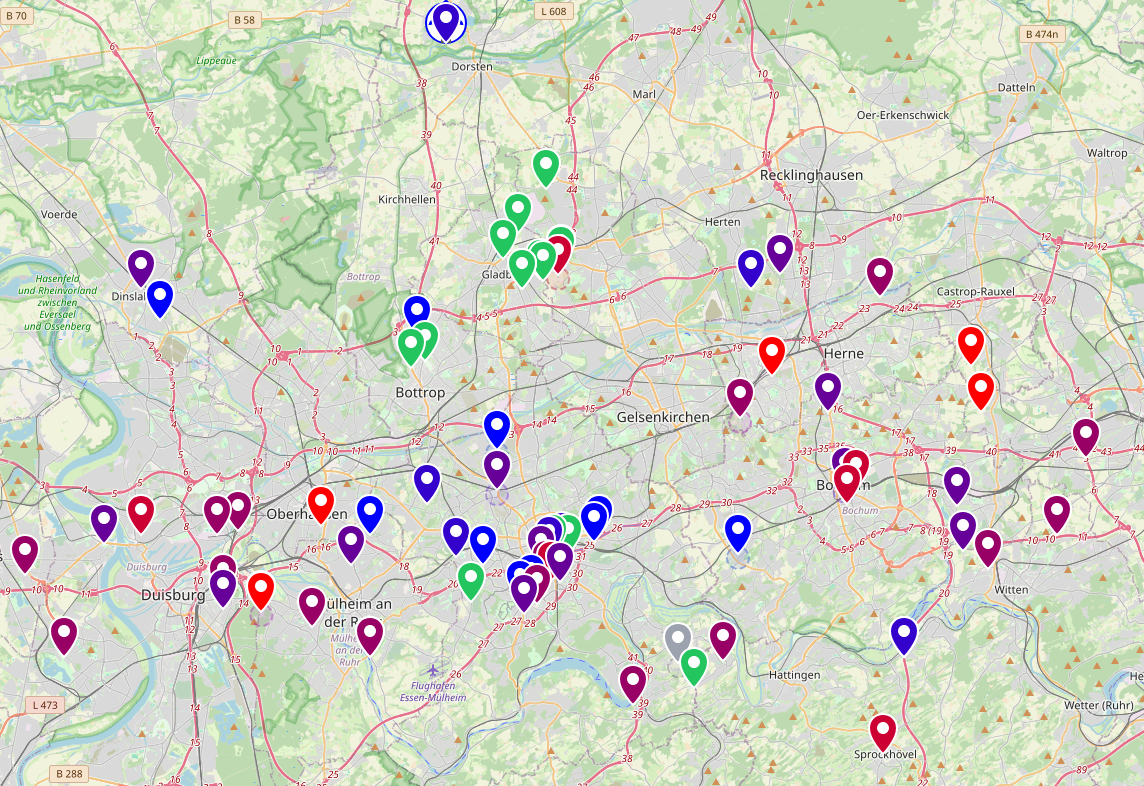

Maps
Standort

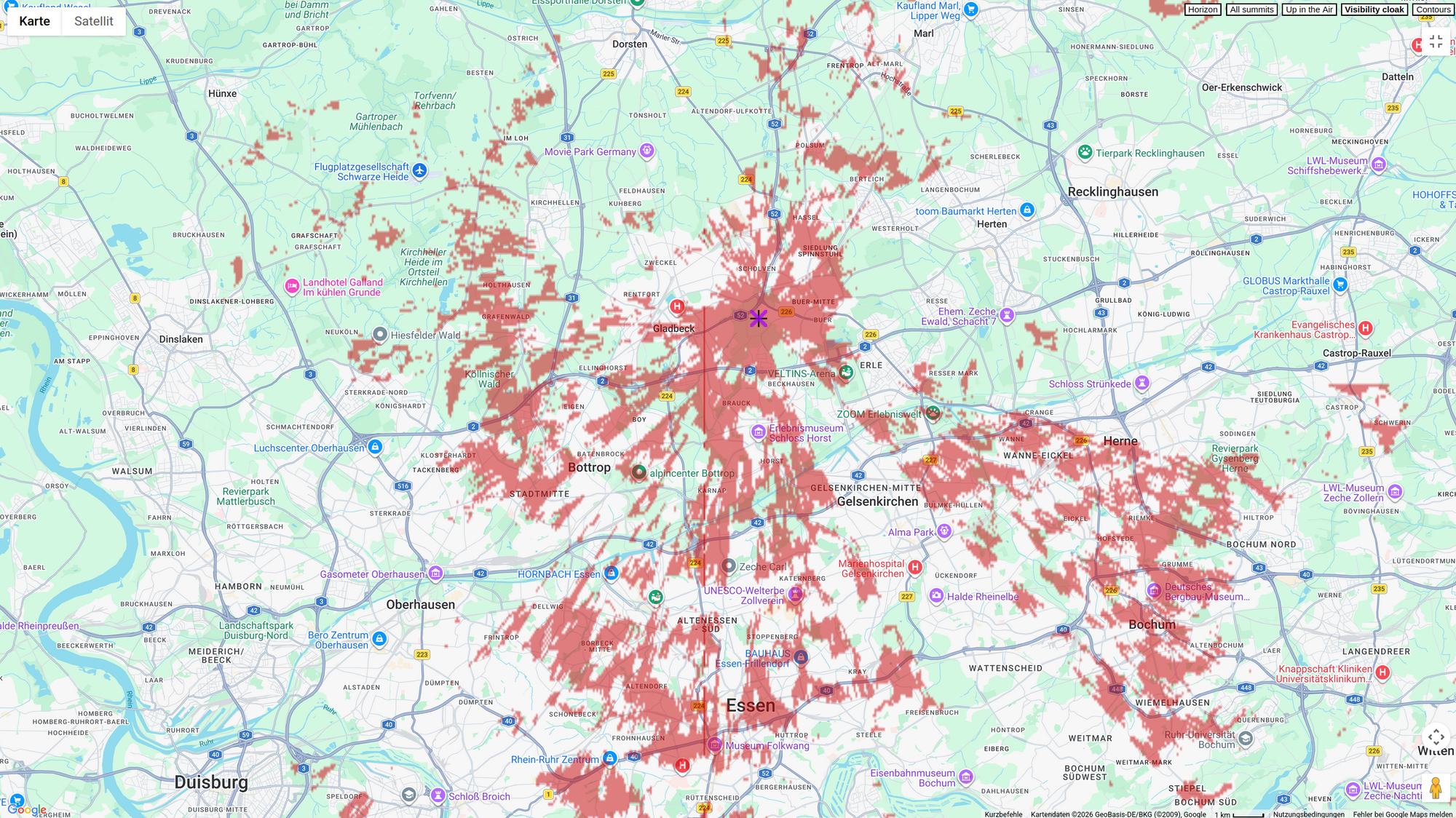

Der Standort mit 70m über NN und noch mal etwa 30m Gebäudehöhe, hat eine hohe Reichweite vor allem in Richtung Essen.

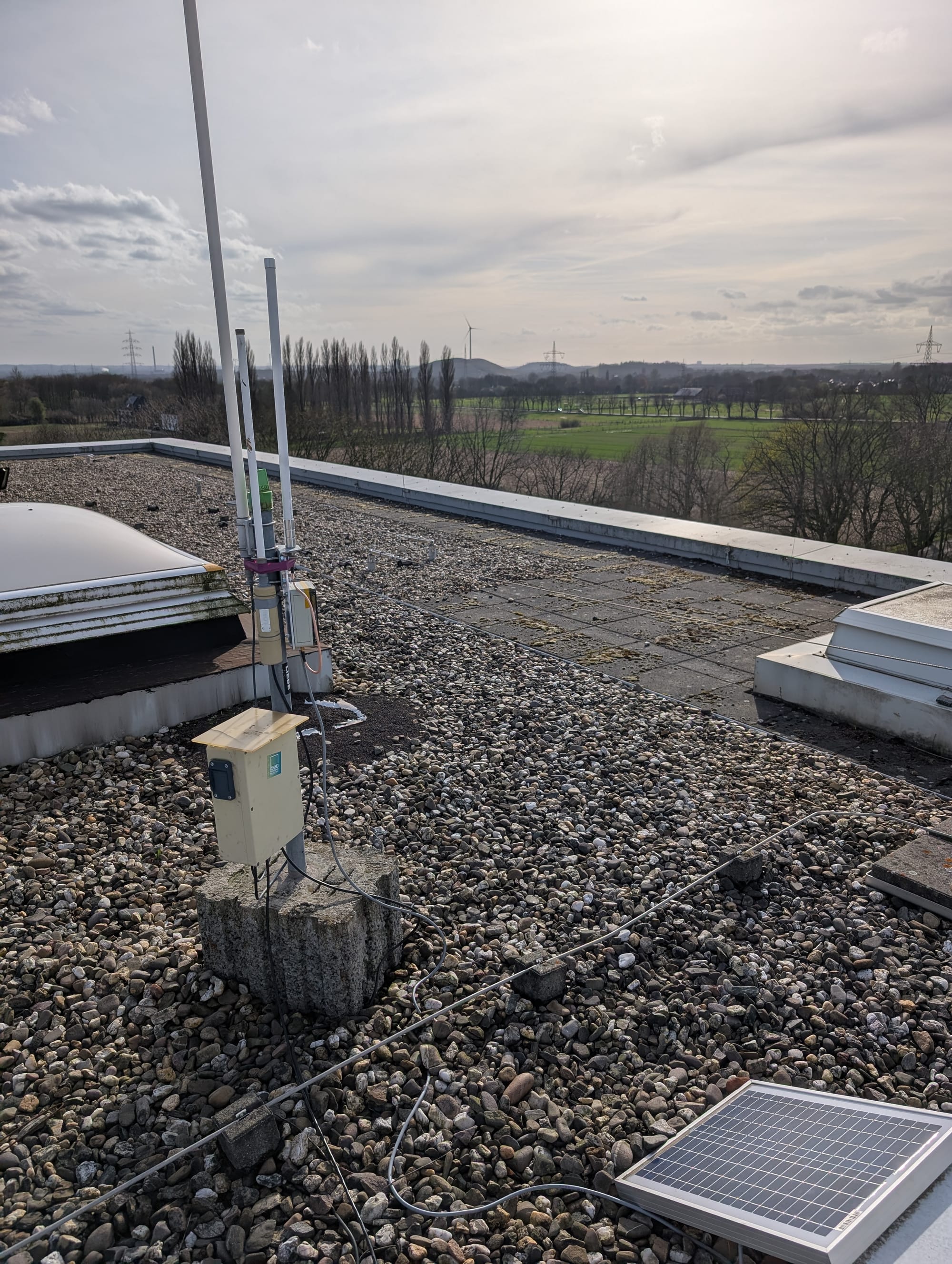

Wir haben ein 20Wp Solarmodul an einen MPPT an 4x 18650er Li-Ion Zellen verbunden. Mit etwa 40Wh Energie sollte die Meshtastic Node etwa 4-5 Tage durchhalten können. Mit dem Ladegerät sollte der Akku in etwa 3 Stunden komplett aufgeladen werden.
Ich gehe davon aus, dass selbst die Wintermonate kein Problem darstellen dürfte.
Monitoring
Bei uns im MakerSpace läuft ein Docker Container mit Meshmonitor um auch Automatisierungen wie die automatische Antwort bei einer Nachricht mit "Ping" zu ermöglichen.
